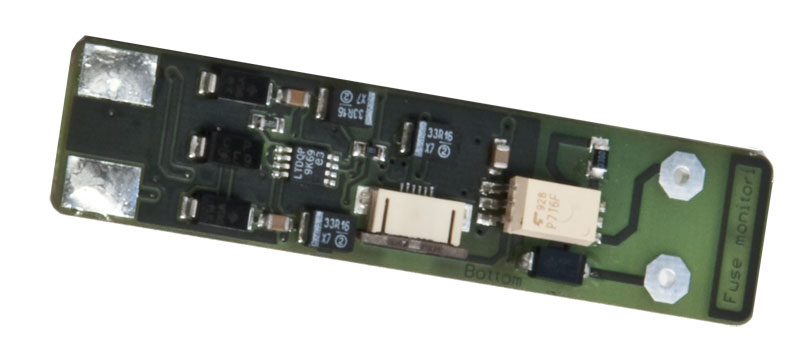

 Der ADL-FM® Fusemonitor OEM wird zur Überwachung von Sicherungen in Photovoltaik Anlagen eingesetzt. Als Ausgangssignal steht der Status der Sicherung OK/FEHLER und die Temperatur zur Verfügung. Mit der integrierten ADL-FE Fieldextension werden die Signale in ein digitales RS485 Signal umgewandelt.
Vorteile:
- Überwachung der Sicherung auf Fehler und
Temperatur
- Automatisches Zurücksetzten der Sicherungsanzeige nach Ersetzten der durchgebrannten Sicherung
- Anschluss des Fuse monitors über 2-Draht RS485 Bus mit offenem herstellerunabhängigen Modbus RTU Protokoll
- je Bus können bis zu 253 ADL-FM® Fuse monitor Module adressiert werden
- Konfiguration der Adresse über ADL-MXS® Solardatenlogger
- Fertigung in Deutschland mit ISO9001:2008 Zertifizierung
- Einfacher Einbau in Ihr Design
Technische Daten:
| Überwachung Sicherung |
|
|
| Anzahl: |
|
1 |
| Arbeitsbereich: |
|
0 bis 1000VDC |
| Messbereich: |
|
Status (Sicherung OK/FEHLER) |
| Temperaturmessbereich: |
|
-40°C bis 160°C |
| Versorgungsspannung: |
|
9 - 30 V DC |
| Auflösung: |
|
16 Bit |
| Betriebstemperaturbereich: |
|
-30°C bis 70°C |
| Betriebsfeuchtebereich: |
|
0-100 %rF |
| Kommunikationsschnittstelle: |
|
Modbus RTU - 19200 Baud, 8n1, Adresse 1-253 (Auslieferung 2, 254 Broadcast) |
| Gehäusematerial: |
|
Kunststoff |
| Schutzart: |
|
IP 20 nach DIN 40 050-9/5.93 |
| Abmessungen (L/B/H): |
|
60 x14 x13mm |
|
