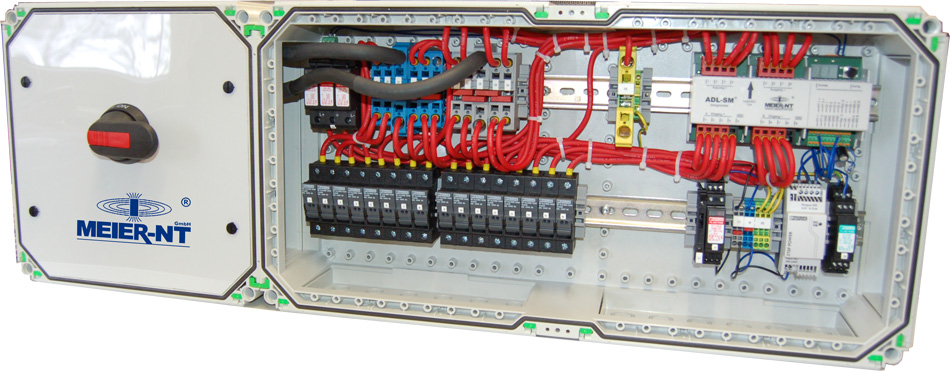

Mit dem ADL-GAK® Generatoran-schlusskasten werden die einzelnen Stränge einer Photovoltaikanlage überwacht, gesammelt, parallel ge-schaltet und die Energie über größere Kabelquerschnitte zum Wechselrichter befördert. Als Ausgangssignal der Überwachung steht unter anderem die momentane DC Leistung, DC Strom, DC Spannung, Temperatur und Sta-tussignale zur Überwachung von Hauptschalter und Überspannungsmo-dulen zur Verfügung.
Vorteile:
- Erfassung der tatsächlichen DC Leistung von Solarmodulen
- Vernetzung mehrerer ADL-GAK® Generatoranschlusskästen über 2-Draht RS485 Bus mit offenem herstellerunabhängigen Modbus RTU Protokoll
- je Bus können über 1000 Strangströme Überwacht werden
- Anzeige und Konfiguration der Adresse direkt am Gerät ohne PC
- Fertigung in Deutschland mit ISO9001:2008 zertifiziert.
Technische Daten:
- Anschluss Strings 16mm² (Plus und Minus)
- Anschluss Abgang 35mm² (Plus und Minus)
- PV 1000DC Sicherungstrennschalter (Plus und Minus OHNE Sicherungen)
- DC Hauptschalter ABB
- AC Eingang 230V Internes 24DC Netzteil für Messtechnik (optional Fremdspeisung)
- Überspannungsschutz Phoenix Contakt für 1000VDC und RS485
- Gehäuse IP 65 Modular
- Kabeleinführung Metrische Verschraubungen
Messtechnik:
| Strom Messbereich: |
|
0 - 15 A DC |
| Spannung Messbereich: |
|
0 - 1000 V DC |
| Temperatur Messbereich: |
|
PT1000 2 Draht , - 40 bis 160 °C |
| Eingang Digital: |
|
Status |
| Versorgungsspannung: |
|
9 - 55 V DC |
| Auflösung: |
|
16 Bit |
| Betriebstemperaturbereich: |
|
-30°C bis 70°C |
| Betriebsfeuchtebereich: |
|
0-100 %rF |
| Kommunikationsschnittstelle: |
|
Modbus RTU - 19200 Baud, 8n1, Adresse 1-253 (Auslieferung 2, 254 Broadcast) |
|
