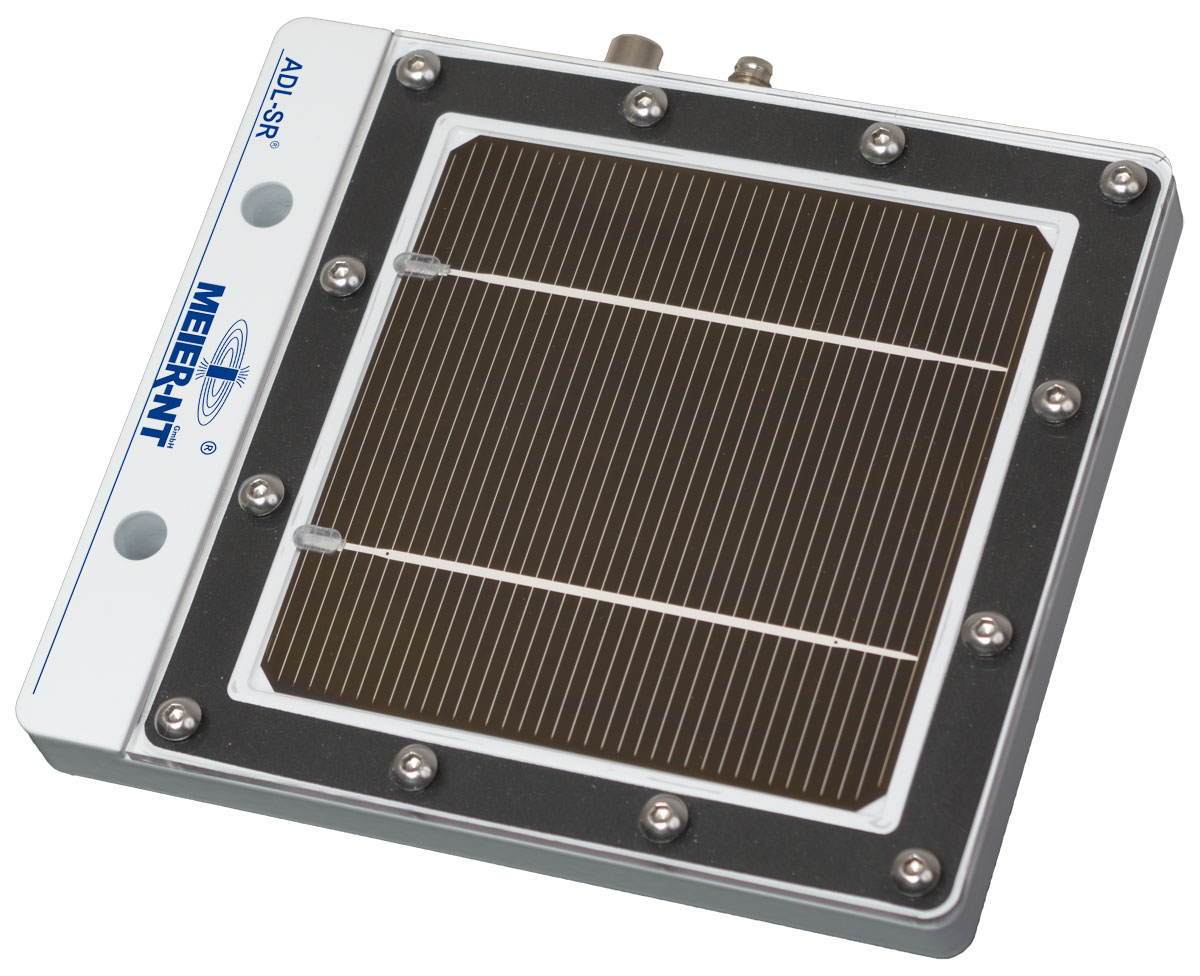

Der Sonnensensor wird zur Messung der Bestrahlungsstärke in Photovoltaik Anwendungeingesetzt. Als Ausgangs-signal steht unter anderem der momentane Einstrahlungs-wert in W/m² und die Modultemperatur so wie die Außentemperatur in °C zur Verfügung. Mit der integrierten hochauflösenden ADL-FE Fieldextension wird das analoge Signal des Solarmoduls in ein digitales RS485 Signal umgewandelt.
Vorteile:
- Jeder Sensor wird mit einer individuellen Kalibrierung ausgeliefert
- Anschluss des Sensors über 2-Draht RS485 Bus mit offenem herstellerunabhängigen Modbus RTU Protokoll
- je Bus können bis zu 253 Sensoren unterschiedlichster Typen angeschlossen werden (Beispiele Sensoren: Sonnensensor, Stringmonitor, Digital Eingänge, Analog Eingänge u.v.m.)
- Fertigung in Deutschland mit ISO9001:2008 und ISO14001:2004 zertifiziert.
- Einfache Montage
- Keine Genauigkeitsverluste durch Leitungslängen
Technische Daten
| Auflösung |
|
16 Bit |
| Messbereich Strahlung |
|
0 bis 1500 W/m² +/- 5 % |
| Temperaturfühler |
|
Interner PT1000 1/3 DIN |
| Messbereich Temperatur |
|
-30 °C bis 70 °C +/- 1 °C |
| Digitaleingang |
|
Frequenzmessung bis 1 kHz Auflösung 1 Hz |
| Versorgungsspannung |
|
9 bis 36 V DC / 260mW |
| Betriebstemperaturbereich |
|
- 30°C bis 70°C |
| Betriebsfeuchtebereich |
|
0 bis 100 %rF |
| Kommunikationsschnittstelle |
|
Modbus RTU - 19200 Baud, 8n1 |
| |
|
Adresse 1 bis 253 (Auslieferung 2, 254 Broadcast) |
| Anschluss Bus / Versorgung |
|
Stecker M8 4-polig, A-kodiert |
| Anschluss Externe Sensoren |
|
Buchse M8 4-polig, A-kodiert (für Option mit Y-Verteiler) |
| Gehäusematerial |
|
Aluminium / PMMA Plexiglas |
| Schutzart |
|
IP 65 nach DIN 40 050-9/5.93 |
| Abmessungen (L/B/H) |
|
150x130x20mm |
| Gewicht |
|
550g |
| |
|
|
| Option |
|
Externer Temperaturfühler PT1000 1/3 DIN |
| |
|
Kleinwindgeber (0,9 bis 40 m/s +/- 0,5 m/s ) |
|
